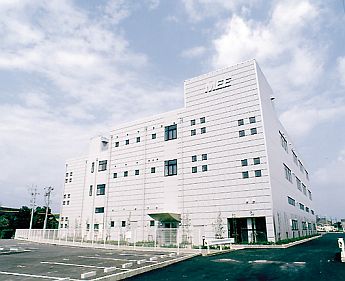

会社紹介
三菱電機エンジニアリングは、優れた技術力と全国規模のネットワークで社会と暮らしに貢献する総合エンジニアリング企業です。
当社は、三菱電機(株)の各種製品、システムの設計・開発業務等で培った多様な技術に加え、最新の技術と設備を積極的に取り入れることにより、市場ニーズ に応えたソリューションや機器を提供しています。
〒486-0906 愛知県春日井市下屋敷町字下屋敷139
三菱電機エンジニアリング株式会社 名古屋事業所
担当部署: 基盤技術部 開発課
技術サポートセンター:
TEL 0568-36-2068 FAX 0568-36-2045
URL: http://www.mee.co.jp/sales/fa/meefan/
製品概要
MELSEC-Qシリーズ用オムロンV680シリーズ対応
RFIDインタフェースユニット
EQ-V680D1/EQ-V680D2
・MELSEC-Qシリーズの豊富な製品群を利用して、オムロン(株)社製V680シリーズRFIDシステムを制御できます。
・EQ-V680D1形1チャンネル接続タイプはアンプ一体型アンテナが使用でき、EQ-V680D2形2チャンネル接続タイプはIDタグ間のデータコピーができます。
・交信テスト、距離レベル／交信成功率／速度レベル／ノイズレベル測定ができます。
EQ-V680D1およびEQ-V680D2の詳細について
http://www.mee.co.jp/sales/fa/meefan/
MELSOFT Libraryのダウンロード
MELSEC-Qシリーズを経由して、オムロン(株)社製V680シリーズRFIDを制御するシステムのFBライブラリです。
FBライブラリ
| 対象機種形名 | ダウンロード | FB名 | 機能名 | 内 容 | Ver. | 更新日 |
|---|---|---|---|---|---|---|
| EQ-V680D1 EQ-V680D2 |
【リファレンスマニュアル】 mee-v680d.pdf |
P+EQ-V680D_ ParameterSet |
パラメータ設定 | コマンドを実行するときのパラメータの設定を行います。 | 1.00A | 10-03-01 |
| P+EQ-V680D_ Read |
IDタグのリード | IDタグからデータを読み出します。 | 1.00A | 10-03-01 | ||
| P+EQ-V680D_ Write |
IDタグのライト | IDタグへデータを書き込みます。 | 1.00A | 10-03-01 | ||
| P+EQ-V680D_ BitSet |
IDタグのビットセット | IDタグのデータの指定したビットのみ"1"にセットします。 | 1.00A | 10-03-01 | ||
| P+EQ-V680D_ BitClear |
IDタグのビットクリア | IDタグのデータの指定したビットのみ"0"にクリアします。 | 1.00A | 10-03-01 | ||
| P+EQ-V680D_ MaskBitWrite |
IDタグのマスクビットライト | IDタグのデータのうち書き換えたくないデータ部を保護して、データの書込みを行います。 | 1.00A | 10-03-01 | ||
| P+EQ-V680D_ CalculationWrite |
IDタグの演算ライト | IDタグのデータに対して、加算または減算した計算結果を書き込みます。 | 1.00A | 10-03-01 | ||
| P+EQ-V680D_ Fill |
IDタグのデータフィル | 指定したデータでIDタグのデータを初期化します。 | 1.00A | 10-03-01 | ||
| P+EQ-V680D_ DataCheck |
IDタグのデータチェック | IDタグのデータに異常が発生していないか確認します。IDタグへ、データとデータチェック用のコードを書き込みます。 | 1.00A | 10-03-01 | ||
| P+EQ-V680D_ CounterWrite |
IDタグの書込み回数管理 | EEPROMタイプのIDタグへの書込み回数をIDタグへ書き込み、IDタグの書込み回数オーバーの判定を行います。 | 1.00A | 10-03-01 | ||
| P+EQ-V680D_ Copy |
IDタグ間のコピー | チャンネル1とチャンネル2の間でIDタグのデータをコピーします。 | 1.00A | 10-03-01 | ||
| P+EQ-V680D_ ErrorCorrectionRead |
IDタグのエラー訂正付きリード | IDタグから、データとチェックコードを読み出し、データ信頼性検査と1ビットのエラー訂正を行います。 | 1.00A | 10-03-01 | ||
| P+EQ-V680D_ ErrorCorrectionWrite |
IDタグのエラー訂正付きライト | IDタグへ、データとデータ信頼性検査用のチェックコードを書き込みます。 | 1.00A | 10-03-01 | ||
| P+EQ-V680D_ UIDRead |
IDタグのUIDリード | IDタグのUID（個別識別番号）を読み出します。 | 1.00A | 10-03-01 | ||
| P+EQ-V680D_ MeasureNoise |
ノイズ測定 | アンテナ周囲のノイズ環境を測定します。 | 1.00A | 10-03-01 | ||
| P+EQ-V680D_ StatusRead |
ユニット状態読出し | ユニット状態を読み出します。 | 1.00A | 10-03-01 |
